熱銷純鉬板高溫鉬板表面平整光滑規格全支持定制廠家直銷

發布時間：2019-12-08 11:43:39 瀏覽次數：

產品介紹：

品名：鎢板，鎢片，鎢帶，鎢箔

牌號：W1

執行標準：GB/T3875-03

平整度：0.1

公差：厚度公差≥±0.05

晶粒度：200-300目

表面粗糙度：Ra1.6最大

規格：

箔材：厚度0.085-0.1mm，寬度30-100mm，長度＜200mm

片材：厚度0.1-0.5mm，寬度50-200，長度300mm

板材：厚度0.5-10mm，寬度50-450mm，長度大于500mm

塊靶：厚度50-300mm，寬度50-300mm，長度大于50mm

工藝：熱軋開坯，中間退火，堿洗，剪切，成品退火而成，中厚板堿洗，矯平，磨光。

用途：難溶金屬鎢板主要應用于制作溫度標準光源，鎢蒸發舟，電子管柵極，隔熱屏，高溫爐構件，X射線管鎢靶材等。

付款方式：30%預付款，剩余70%發貨前付清

包裝方式：內墊有塑料隔板的標準木箱包裝

發貨方式：快遞發送到客戶指定地點

如有特殊要求，雙方具體商定

鎢板軋制分類：

鎢板軋制可分熱軋，溫軋和冷軋，由于鎢板的變形抗力大，普通的軋輥不能完全滿足鎢板的軋制要求，應使用特種材質的軋輥，軋制時，軋輥要預熱，根據不同的軋制條件，預熱溫度為100—350℃，坯料的相對密度大于90%時才可以加工，坯料密度在92—94%時加工性能良好。熱軋的開坯溫度在1350—1500℃之間，開坯的變形工藝參數選擇不當，坯料會產生分層，溫軋的開始溫度為1200℃，厚度為8毫米的熱軋板，經溫軋可達0.5毫米。

鎢板性能：

鎢板與鉬板相比較，硬度高，熔點高，高溫性能好，缺點：可塑性差（很脆，就如玻璃，掉地上就碎。）鎢板軋制全程無冷軋，全程需加熱。必須軋制一次升一次溫度，及時修補軋制中的缺陷。鎢板的軋制尺寸也是很有限的，一般最大尺寸2nn能軋到500平方已經很不錯了，太薄的板子軋制的難度更大，因為鎢板很脆，在軋制的過程中很容易出現碎裂的現象，這就導致鎢板市場出現需求量大，供不應求的狀態。

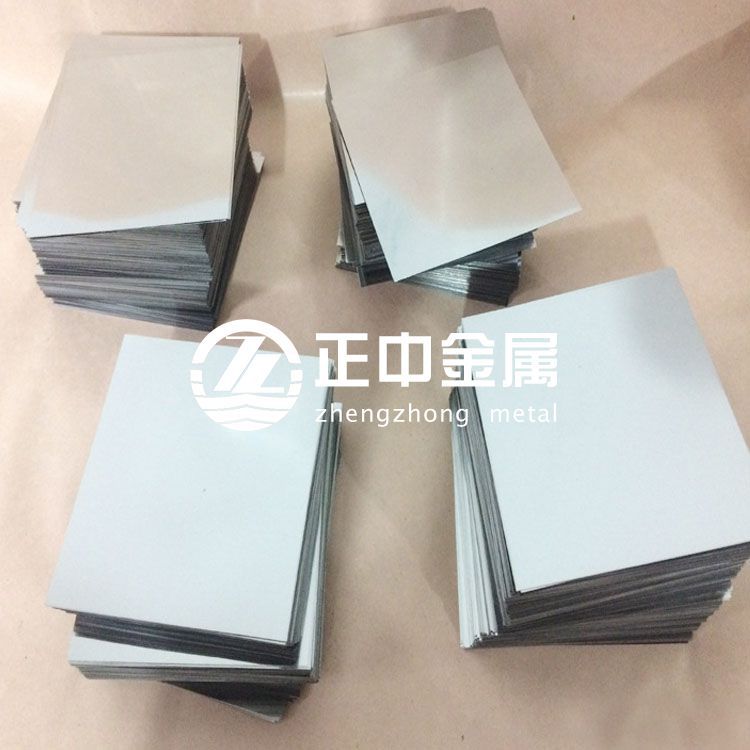

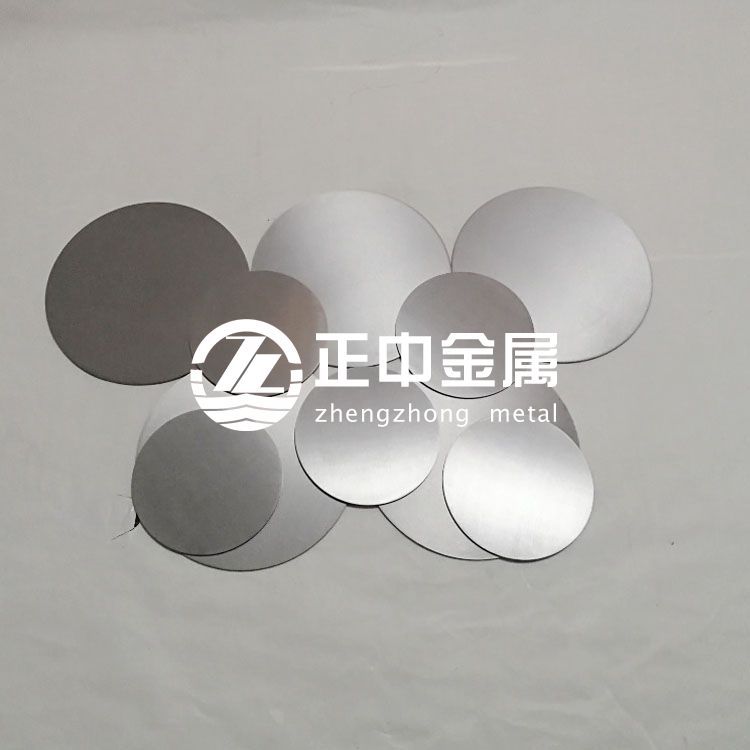

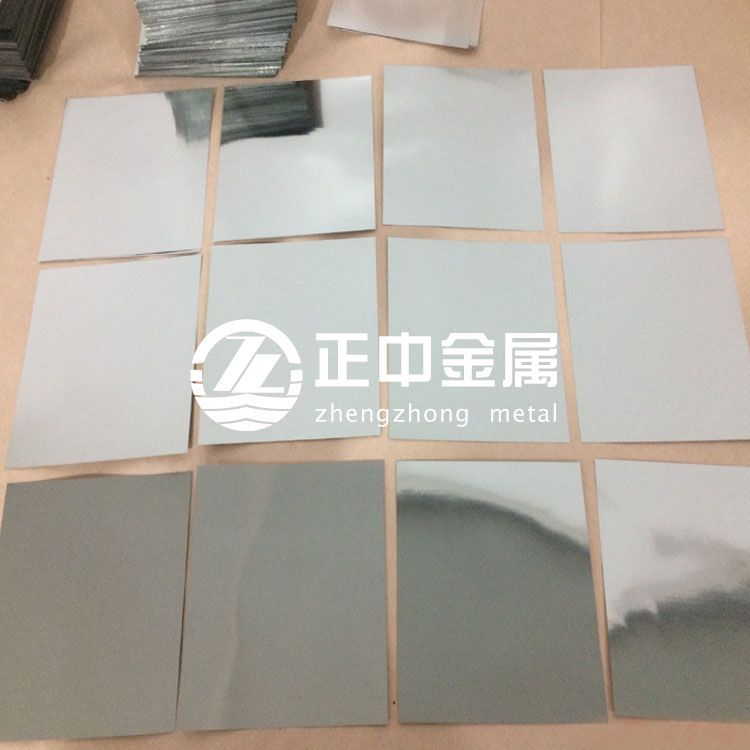

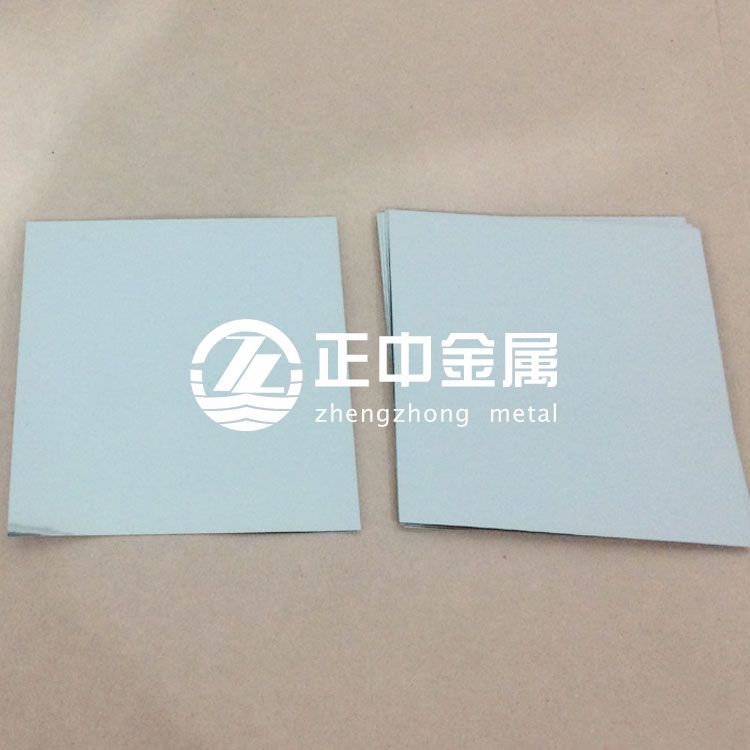

產品圖片:

fc2a33b96b995d01b7824dc3916c35
